Lineære aktuatorer

Til lineære bevægelser tilbyder vi vores succesfulde aktuatorprogram, som består af to varianter: Aktuatorer, hvor den lineære bevægelse er baseret på snekkegear og aktuatorer, hvor den lineære bevægelse er baseret på tandrem.

Produktkonfigurator

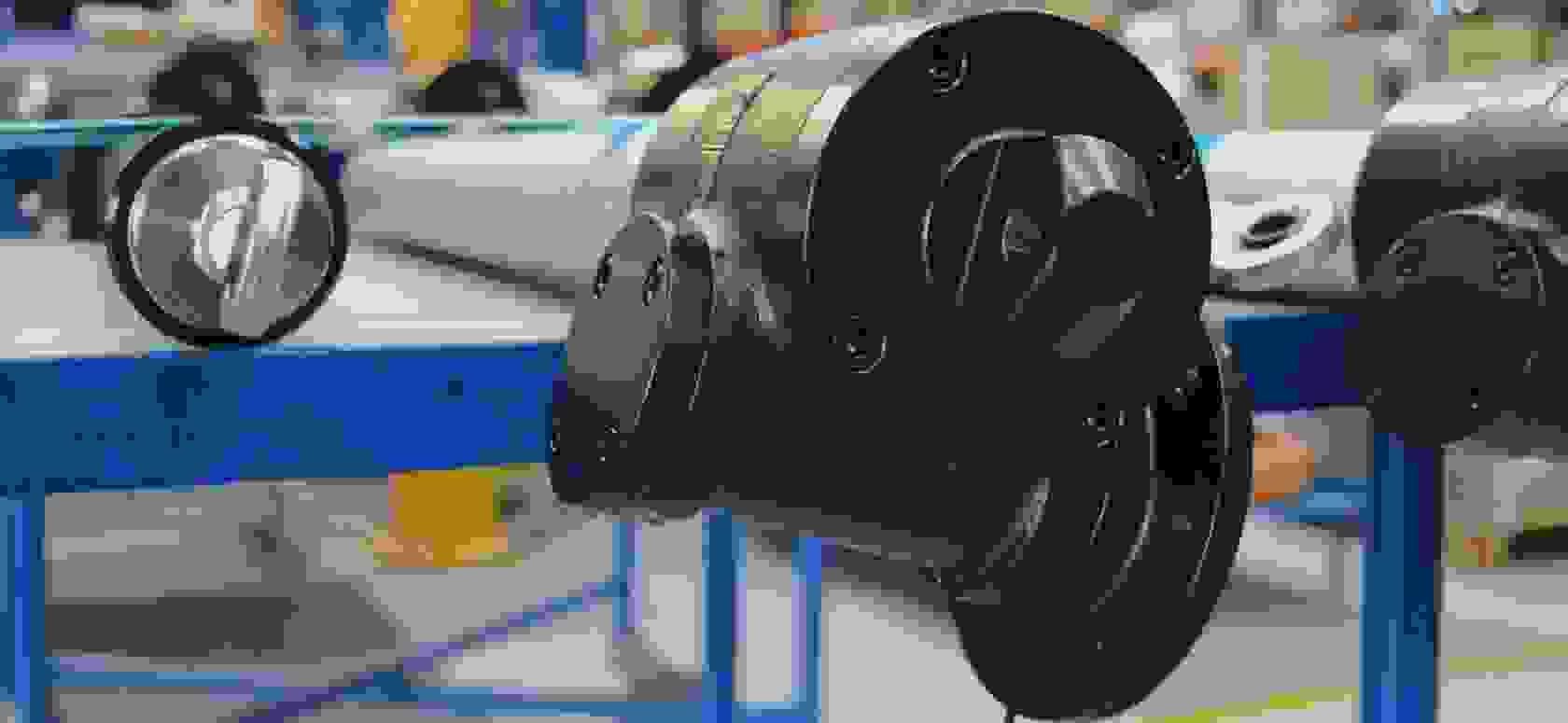

Lineære aktuatorer på et bord på en fabrik

Aktuator - lineær gearløsning med stor fleksibilitet

En BJ-aktuator er særdeles robust både med hensyn til overbelastning og driftsmiljø. Designet er enkelt, og den modulære opbygning giver stor fleksibilitet med hensyn til valg af monteringsmuligheder, flanger og overfladebehandlinger. Modulopbygningen er også ideel, hvis der er behov for kundetilpasninger, hvor aktuatoren skal optimeres til specifikke behov. Derfor kan BJ-Gear A/S fremstille aktuatorer tilpasset dine ønsker på et attraktivt prisniveau.

En elektrisk aktuator anvendes primært, hvor der er brug for en intermitterende aksial bevægelse og positionering. Den er et godt alternativ til hydraulik- og pneumatikcylindre på grund af den enkle tilslutning til elektriske driftssystemer samt de hygiejnemæssige fordele. Derudover opnås en hel jævn hastighed i forhold til hydraulik og pneumatik i hele belastningsområdet.

Vores aktuatorer udføres i en række forskellige varianter og anvendes i utallige løsninger inden for bl.a. healthcare, fødevareindustrien og mange øvrige industrier.

Lineær aktuator baseret på snekkegear

Denne type lineær aktuator er baseret på vores snekkegear, hvorpå der er monteret et sæt cylindriske aluminiumsrør og en indvendig gevindspindel.

Aktuatoren er enkelt og robust konstrueret. Designet giver stor fleksibilitet i forhold til valg af slaglængde, monteringsmuligheder med forskellige typer af tilslutninger i begge ender, motorflanger, olietyper, overfladebehandling mm.

Gå til webshop
Tre forskellige lineær aktuator baseret på snekkegear på transparent baggrund

Vores aktuatorer er udført i et rengøringsvenligt design og gearhusene er som standard enten lakeret eller med gulkromatiserede overflader. De kan endvidere leveres med rustfri aksler, skruer og levnedsmiddelgodkendte smøreolier.

Som standard anvendes trapezspindler og aktuatorrør i eloxeret aluminium. Vi lagerfører dele til et stort antal standard slaglængder, men kan selvfølgelig levere slaglængder på ønsket længde. Vi tilbyder også utallige varianter med eksempelvis kuglespindel og rustfri aktuatorrør, rustfri gearhuse mm.

Det er muligt at opnå lineære bevægelser på op til ca. 6.500 mm/min. Er der behov for højere hastigheder eller andre kundespecifikke udførelser, har vi stor erfaring i kundetilpasninger og i at konstruere specielle aktuatorer - også i mindre stykantal.

Aktuator Maksimal træk-/trykkraft
[N]
Spindelhastighed
[mm/min]
Serie 42 10.000 45 - 6.500



Lineær aktuator baseret på tandrem

Vores aktuator baseret på tandrem er konstrueret i rustfrit stål og i et hygiejnisk design, som gør den ideel for bl.a. proces- og fødevareindustrien.

Princippet bygger på en kuglespindel, som muliggør lineære hastigheder på op til 1.250 mm/sek. og med en meget høj virkningsgrad. Den dynamiske træk-/trykkraft er op til 15.000 N.

Gå til webshop
To lineær aktuator baseret på tandrem på transparent baggrund

Den optimale udnyttelse af aktuatoren opnås, når der anvendes en servomotor. Herved kan bevægelsen foregå ved en kontrolleret acceleration, stepbevægelse og præcis positionering. Aktuatoren kan også forsynes med en AC- eller DC-motor. De nævnte fordele gør aktuatoren attraktiv sammenlignet med pneumatiske og hydrauliske cylindre.

Aktuatoren er karakteriseret ved et enkelt, kompakt og modulært design, som giver stor fleksibilitet med hensyn til valg af slaglænder, monteringsforhold, tilslutninger og smøremidler herunder fødevaregodkendt fedt.

Aktuatoren kan kundetilpasses efter behov:

  • Motortilslutning til foretrukken motor.
  • Slaglængde efter ønske.
  • Aktuatorafslutning efter ønske.

Specifikationer

  • Rustfrit stål i hygiejnisk design.
  • Let og simpel indbygning.
  • Kompakt og modulært design.
  • Meget høje hastigheder og jævne bevægelser.
  • Ø16 eller Ø25 mm kuglespindel, 5-25 mm stigning.
  • Høj gentagelsesnøjagtighed.
  • Lavt slør.
  • Høj virkningsgrad.
  • AC-, DC- eller servomotorer.
  • Mulighed for fødevaregodkendt fedt.
  • Kundetilpasninger.
  • Konkurrencedygtige priser.
  • Korte leveringstider.



Aktuator Maksimal træk-/trykkraft
[N]
Spindelhastighed [mm/min]
Kugleskrue 15.000 up to 75.000
Aktuatorer og spindelgear brochure thumbnail

Brochure: Lineære aktuatorer og spindelgear

For mere information ring til os på +45 87 40 80 80
eller send en e-mail til
bj@bj-gear.com



Download CTA

Magnetfeltsensorer

BJ-Gear tilbyder magnetiske, elektroniske cylindersensorer, også kendt som magnetfeltsensorer eller begrænsningssensorer, der anmoder om stemplets position med pneumatiske og hydrauliske cylindre og gribere.

Permanente magneter er installeret i den pneumatiske stempelringcylinder, der genkender magnetcylindersensoren ved de ikke-magnetiske cylindervægge. Når stemplet nærmer sig, ændrer sensoren sin udgangssignaltilstand. Magnetiske cylindersensorer bruges hovedsageligt på cylindre og gribere til overvågning af stemplets position. Gennem aktuatorvæggen registrerer sensoren magnetfeltet, der er indlejret i stemplet. Takket være påvisningen af den berøringsfri position fungerer de elektroniske magnetfeltsensorer pålideligt og uden slid, ingen kontakterosion, ingen tilbagespring, ingen klæbning og kun ét skiftepunkt. Stempelpositionen registreres pålideligt selv ved høj hastighed.

En magnetfeltsensorer i sort på transparent baggrund

Spindelgear

Er du på udkig efter transmissionsløsninger til lineære bevægelser med større belastninger?

BJ-Gear tilbyder vores egenproducerede spindelgear. Et BJ-spindelgear er meget robust med hensyn til overbelastning og driftsmiljø. Læs mere

Gå til webshop
Tre spindelgear på transparent baggrund
