Fjederkraftbremser

Bremser baseret på fjederkraft bruges ofte som sikkerhedsbremser. Permanente magnetbremser er aktive ved hjælp af et permanent magnetfelt og kan således forbinde akslerne i en spændingsfri tilstand.

Fjederkraftbremserne leveres klar til montering. Luftspalterne til FLC, FDW er faste uden justering, og luftspalten på FDB, FDD og FDR bremser er forudindstillet, inden bremserne forlader fabrikken. Hvis der er behov for justering senere, er det muligt uden at fjerne bremsen fra motoren.

Vi fører følgende fjederkraftbremser

  • FDB-serien: Klassisk, solid, fejlsikker bremse i flere varianter til universel brug.
  • FLC-serien: Let at samle, lave omkostninger, til applikationer med begrænset friktion arbejde.
  • FDD-serien: Lavt støjniveau, dobbeltbremser til applikationer med høje sikkerhedskrav.
  • FDR-serien: Dobbeltfriktionsrotorbremse til høje momentkrav på begrænset monteringsplads.

Arbejdsprincip

Fjederkraft-bremser er elektromagnetisk aktiverede enkeltskivebremser med to friktionsflader.

  • Bremsekraften påføres ved hjælp af trykfjedre.
  • Bremsemomentet genereres i strømløs tilstand.
  • Ventilation (frigørelse) af bremsen sker elektromagnetisk.

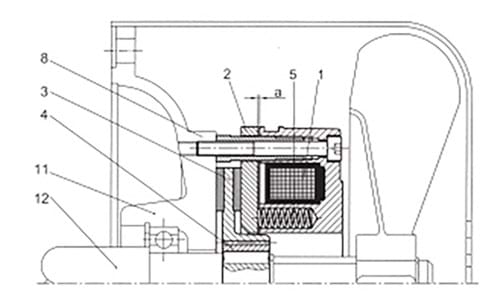

I mangel af strøm skubber kompressionsfjedrene (5), der er til stede i magnetlegemet (1), mod den aksialt bevægelige ankerplade (2), der fastholder bremserotoren (3) mod motorhusoverfladen (8). Bremsemomentet overføres til akslen via rotoren og splintnavet (4). Ved at påføre jævnstrømsspænding til spolen dannes et magnetfelt i magnetlegemet (1). Dette magnetfelt tiltrækker ankerpladen (2) over luftspalten "a" og tillader rotoren at rotere og neutralisere bremsemomentet.

Produktinformation

  • Standardspændinger: 24 VDC, 48 VDC, 103 VDC, 180 VDC og 205 VDC (Specielle spændinger er tilgængelige efter anmodning)
  • Standardkabelstørrelser: størrelse 05 og 06 for AWG 24. Størrelse 08 til 30 for AWG 19
  • Luftspalten „a“ er forudindstillet
  • De fjederbelastede bremser, type FDW/FLC har en fast luftspalte „a“, der er angivet gennem delenes dimensioner
  • Fast leje er ikke påkrævet på siden af bremsen
  • Asbestfri friktionsbelægninger: På grund af den specielle behandling af friktionsoverfladen opnås de nominelle bremsemomenter efter en kort indkøringsproces
  • Standard: Beskyttelsesklasse IP54 (monteret under el-motorers blæserskærm).

FDW - støv og vandtæt elektromagnetisk bremse

Designet på FDW-bremsen giver en komplet indkapslet bremse forseglet for indflydelse udefra.
Bremsen fås i 10 størrelser og fungerer som solid industriel bremse til udendørs applikationer eller brug i aggressive omgivelser. Den har en meget let montering gennem fast luftspalte.

Muligheder

  • Forseglet manuel håndfrigørelse
  • Tapede huller til encoder/tacho montering
  • Hvileperiode opvarmning
  • Temperaturmåler
  • Induktivsensor / sensor til overvågning af bremse eller slidgrænse

Tilbehør

Til udløsning af halvledere- og broensrettere er hurtigvirkende ensrettere og strømdetekteringsrelæer tilgængelige.

Speciallavede løsninger

I tilfælde af specielle mekaniske og elektriske krav til fjederkraftbremser bedes du kontakte vores eksperter.

Rustfrit bremsemodul

Bremsemodulerne i rustfrit stål fra BJ-Gear lever op til de høje krav og standarder, som f.eks. fødevareindustrien har for produkter, der skal bruges direkte i en proceslinje. De har et hygiejnisk design med en glat overflade og er nemme og enkle at indbygge. Bremserne fås i tre størrelser med et moment fra 5-20 Nm. De passer til IEC-motorstørrelser 63, 71, 80 og 90 (B14). Andre størrelser kan laves ved forespørgsel.

Bremserne er designede til at blive monteret mellem en flangemotor og et gear, hvor udgangsakslen ikke skal udsættes for yderligere aksiale eller radiale belastninger. Beskyttelsen er IP68/69, når bremsen er monteret mellem gearet og motoren.

Elektromagnetiske koblinger

En elektrisk genereret magnetisk kraft sikrer forbindelse mellem anker og rotor i en elektromagnetisk kobling og gør dermed drejningsmoment tilgængeligt. Hvis spændingen forsvinder, fjernes magnetfeltet, og den forspændte fjeder adskiller igen ankeret og rotoren.

Vores sortiment af magnetiske koblinger dækker en lang række krav. Alle koblinger og bremser kan bruges i enhver monteringsposition og kræver næsten ingen vedligeholdelse. Alle varianter er kraftfulde og fungerer med alsidig sikkerhed og pålidelighed. De har korte driftstider, lave inertimomenter og ventilation, der er fri for restmoment.

Egenskaber:

  • Koblings- og bremsemoment spænder fra 7,5Nm til 480Nm
  • 7 størrelser
  • DC spænding: 24V
  • Isoleringsklasse B (130 °C)
  • Friktionslåsende transmission af drejningsmomentet eller bremsemomentet i tørløb
  • Momentoverførsel uden vridningsretning/vinkelretning
  • Høje skiftefrekvenser
  • Alsidig anvendelse: med forskellige konstruktioner af stator og anker



Motorstørrelse

Bremsestørrelse

MbN* (Nm)

P 20 °C (Watt)

Kabellængde, standard (M)

63 08 5 22 1
71 08 5 22 1
80 10 10 28 1
90 13 20 24 1
