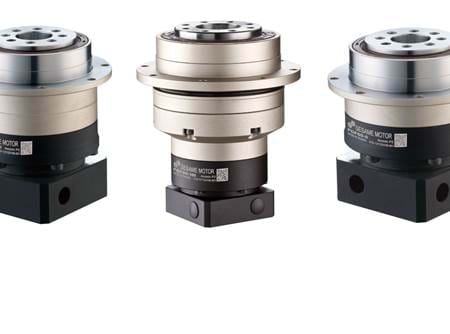

Planetgear - udgangsflange

Planetgear med udgangsflange har et design, der er velegnet til kombinationsdrift med servo-motorens højhastighedsinput. Gearene er ideelle til at opnå maksimalt udgangsmoment, og deres hule udgangsaksel forbinder perfekt cirkulære flanger og reducerer behovet for installationsplads.

Planetgear med udgangsflange har et design, der er velegnet til kombinationsdrift med servo-motorens højhastighedsinput. Gearene er ideelle til at opnå maksimalt udgangsmoment, og deres hule udgangsaksel forbinder perfekt cirkulære flanger og reducerer behovet for installationsplads. BJ-Gear tilbyder tre typer planetgear med udgangsflange. Premium-typen (spiralformet gear): PHF (udgangsflange) og PHFR (ret vinkel). Præcisionstypen (spiralformet gear): PGF (udgangsflange).

PHF-serien

Planetgear - udgangsflange

PHF-serien af planetgear med udgangsflange giver en bred vifte af præstationsniveauer til kravene i branchen inden for bevægelsesstyringsapplikationer. Planetgear med udgangsflange har koniske rullelejer med bøjningsmomentbelastningskapacitet op til 21.850 N og en aksial belastningskapacitet op til 6.080 N.

Specifikationer

Funktioner

  • Rammestørrelse (mm): 42, 60, 90, 115, 142, 200, 255
  • Udveksling: 3-100:1
  • Nominel indgangshastighed (rpm): 2.000-5.000
  • Maks. indgangshastighed (rpm): 4.000-10.000
  • Vridslør (bue-min): 1-6 (enkelt trin), 2-8 (to trin)
  • Maks. bøjningsmoment (N•m): 46-6.080
  • Lydniveau (dbA/1m): 56-70
  • Indkapsling: IP65
  • Smøring: Syntetisk smøremiddel, levetidssmurt
  • 7 rammestørrelser fra 420-255 mm - inline eller retvinklede
  • Vridslør helt ned til 1 bue-minut, ultimativ performance
  • Base/udgangsaksel i ét stykke, stor vridningsstivhed
  • Koniske rullelejer, høj moment og radial belastningskapacitet
  • Hærdede og slebne gear, høj slidstyrke og slagfasthed
  • Ydre ringhjul/hus i ét stykke, høj præcision og udgangsmoment
  • Planeter med fuld nålelejesupport
  • Dimensioner i henhold til ISO 9409-1
  • IP65 indkapsling og syntetisk smøremiddel, vedligeholdelsesfri levetid
  • Adaptere til alle servomotorer

PHFR-serien

Planetgear - udgangsflange

PHFR-serien af retvinklede planetgear med udgangsflange har en rund monteringsflange og en spiralformet planethastighedsreducering i et vinkelhus. Gearene har ISO 9409-udgangsflange, højt drejningsmoment og en stille drift med vridslør så lavt som <2 bueminutter. De retvinklede gear med udgangsflange muliggør en bred vifte af præstationsniveauer til industriens krav til bevægelsesstyringsapplikationer, især når der kræves høj præcision og høj vridningsstivhed. Gearene har også rullelejer med bøjningsmomentbelastningskapacitet op til 6.500 Nm og en aksial belastningskapacitet op til 21.850 N. PHFR-serien er specielt velegnet til at arbejde med tandhjul og -stænger til lineær drift og er ofte tilpasset til metalskæringsmaskiner, træforarbejdningsudstyr, maskincentre og højdynamiske bevægelseskontrolsystemer.

Specifikationer

Funktioner

  • Rammestørrelse (mm): 42, 60, 90, 115, 142, 200, 255
  • udveksling: 3-200:1
  • Nominel Indgangshastighed (rpm): 2.000-5.000
  • Maks. indgangshastighed (rpm): 4.000-10.000
  • Vridslør (bueminut): 2-7 (enkelt trin), 4-9 (to trin)
  • Maks. bøjningsmoment (N•m): 43-6.500
  • Lydniveau (dbA/1m): 62-74
  • indkapsling: IP65
  • Smøring: Syntetisk smøremiddel, levetidssmurt
  • ISO 9409 udgangsflange
  • 3 niveauer af vridslør, 7 rammestørrelser fra 42-255 mm
  • Premium- og præcisionsgeardesign, udvekslinger fra 3-200:1
  • Base/udgangsaksel i ét stykke, høj stivhed og radial belastningskapacitet
  • Hærdede og slebne gear, høj slidstyrke og slagfasthed
  • Ydre ringhjul/hus i ét stykke, høj præcision og udgangsmoment
  • Planeter med fuld nålelejesupport
  • IP65 indkapsling og syntetisk smøremiddel, vedligeholdelsesfri levetid

PGF-serien

Planetgear - udgangsflange

Den avancerede PGF-serie af retvinklede planetgear med udgangsflange har et design, der er velegnet til kombineret drift med servomotor og til at opnå maksimalt udgangsmoment. Gearene har en hul udgangsaksel, der perfekt forbindes med en cirkulær flange, hvilket skaber en drastisk reduktion af behovet for installationsplads.

Specifikationer

Funktioner

  • Rammestørrelse (mm): 42, 60, 90, 115, 142
  • Udveksling: 3-100:1
  • Nominel indgangshastighed (rpm): 3.000-5.000
  • Maks. indgangshastighed (rpm): 5.000-10.000
  • Vridslør (bueminut): 1-7 (enkelt trin), 3-9 (to trin)
  • Lydniveau (dbA/1m): 56-65
  • Indkapsling: IP65
  • Smøring: Syntetisk smøremiddel, levetidssmurt
  • 5 rammestørrelser fra 42-142 mm
  • Vridslør helt ned til 1 bueminut, ultimativ performance
  • Base/udgangsaksel i ét stykke, stor vridningsstivhed
  • Hærdede og slebne gear, høj slidstyrke og slagfasthed
  • Ydre ringhjul/hus i ét stykke, høj præcision og udgangsmoment
  • Vinkelkuglelejer med bøjningsmomentkapacitet op til 950 Nm og aksial belastningskapacitet op til 6.400 N
  • Planeter med fuld nålelejesupport
  • ISO dimensioner til montering
  • IP65 indkapsling og syntetisk smøremiddel, vedligeholdelsesfri levetid
