Planetgear - udgangsaksel

Planetgear med udgangsaksel har et præcist geardesign og en professionel gearbearbejdning, der skaber lavt slør, høj effektivitet, jævn kørsel med lav støj og lang levetid for planetgearet.

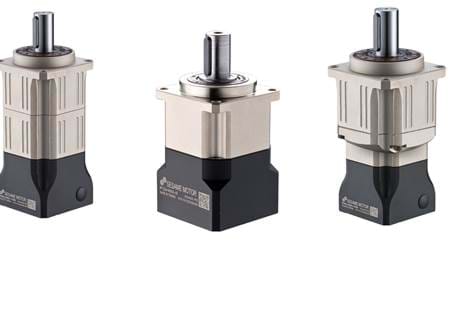

Planetgear med udgangsaksel på hvid baggrund

Planetgearene har et spiralformet geardesign, der forbedrer tandindgrebsfrekvensen på 30% eller mere. Det specielle helix-design reducerer aksialtrykket, giver mulighed for høj hastighed samt maksimalt drejningsmoment. Det præcise geardesign og den professionelle bearbejdning af gearet sikrer lavt slør, høj effektivitet, jævn kørsel, lavt støjniveau og lang levetid for planetgearene.

BJ-Gear tilbyder både premiumtyper og præcisionstyper. Premiumtype: PHL, PGH, PUL. Præcisionstype: PGLH.

PHL-serien

Planetgear - udgangsaksel

PHL premium-højpræcisionsgear har en firkantet monteringsflange, de spiralformede tandhjul er i et indbygget hus og har høj drejningsmomentkapacitet, støjsvag drift og slør så lavt som <1 bueminut.

Tre PHL premium planetgear med høj præcision med udgangsaksel fra PHL-serien

Specifikationer

 Funktioner
  • Størrelse (mm): 42, 60, 90
  • Udveksling: 3-100:1
  • Nominel indgangshastighed (rpm): 4.000-5.000
  • Maks. indgangshastighed (rpm): 8.000-10.000
  • Vridslør (bueminut): 1-5 (enkelt trin), 3-7 (to trin)
  • Lydniveau (dbA/1m): 56-60
  • Indkapsling: IP65
  • Smøring: Syntetisk smøremiddel, levetidssmurt
  • Slør så lavt som 1 bueminut, hvilket giver den ultimative præstation
  • Planetbase/udgangsaksel udformet af et stykke, høj stivhed og radial belastningskapacitet
  • Hærdede og slebne gear, høj slidstyrke og slagfasthed
  • Ydre ringhjul/hus i ét stykke, høj præcision og drejningsmoment
  • Planeter med fuld nåleleje-support
  • IP65 kapsling og syntetisk smøremiddel, vedligeholdelsesfri.



PGH-serien

Planetgear - udgangsaksel

Premium-udgaven af de spiralformede planetgear har tre præcisionsniveauer og syv rammestørrelser. PGH-serien kan bruges til de fleste applikationer inden for industri og bevægelse. Gearene har en firkantet monteringsflange, og de spiralformede tandhjul er i et indbygget hus og har høj drejningsmomentkapacitet, stille drift og slør så lavt som <1 bueminut. PGH-serien er en ideel kraftoverførselskomponent til f.eks. industrielle robotter, halvledere og automatiske lagersystemer.

Tre premium spiralformede planetgear med udgangsaksel fra PGH-serien

Specifikationer

Funktioner
  • Rammestørrelse (mm): 42, 60, 90, 115, 142, 180, 220
  • Udveksling: 3-100:1
  • Nominel indgangshastighed (rpm): 2.000-5.000
  • Maks. indgangshastighed (rpm): 4.000-10.000
  • Vridslør (bueminut): 1-6 (enkelt trin), 3-8 (to trin)
  • Lydniveau (dbA/1m): 56-70
  • Indkapsling: IP65
  • Smøring: Syntetisk smøremiddel, levetidssmurt
  • Inline konfiguration med udgangsaksel i 13-75 mm.
  • Drejningsmomentområde: 11 Nm - 2.000 Nm
  • Planetbase: Med premium spiralformet planetgearsæt
  • Høj ydeevne, effektivitet og lav akustik
  • Mange forskellige udvekslinger: 8 enkelt-trins udvekslinger og op til 13 to-trins udvekslinger
  • Udgangslejer leverer radial belastningskapacitet helt op til 13.810 N og en aksial kapacitet op til 18.530 N.
  • Firkantet servo- og trinmotorindgang: rummer 40-220 mm, med valgfri størrelser til rådighed.

PUL-serien

Planetgear - udgangsaksel

PUL-serien af inline spiralformede gear giver mange præstationsniveauer med høj positioneringsnøjagtighed og bevægelsesstyring, især når høj præcision og høj vridningsstivhed er påkrævet. PUL-serien er specielt velegnet til at arbejde med tandstænger til lineær drift og er ofte tilpasset til metalskæremaskiner, træbehandlingsudstyr, maskincentre og meget dynamiske bevægelseskontrolsystemer.

Et planetgear med udgangsaksel fra PUL-serien

Specifikationer

Funktioner
  • Rammestørrelse (mm): 60, 75, 100, 140, 180, 220
  • Udveksling: 3-100:1
  • Nominel indgangshastighed (rpm): 2.000-5.000
  • Maks. indgangshastighed (rpm): 4.000-10.000
  • Vridslør (bueminut): 1-6 (enkelt trin), 3-8 (to trin)
  • Maks. radiale belastning (N): 4.130 - 27.800
  • Levetid (timer): 30.000 (15.000 timer wed kontinuerlig drift)
  • Lydniveau (dbA/1m): 58-70
  • Indkapsling: IP65
  • Smøring: Syntetisk smøremiddel, levetidssmurt
  • 3 niveauer af slør, 6 rammestørrelser fra 60-220 mm
  • Premium- og præcisionsgeardesign
  • Planetbase/udgangsaksel udformet i et stykke, høj stivhed og radial belastningskapacitet
  • Koniske rullelejer giver radial bæreevne op til 27.800 N og en aksial kapacitet op til 16.200 N
  • Hærdede og slebne gear, høj slidstyrke og slagfasthed
  • Ydre ringhjul/hus i ét stykke, høj præcision og drejningsmoment
  • Planeter med fuld nåleleje-support
  • IP65 kapsling og syntetisk smøremiddel, vedligeholdelsesfri.

PGLH-serien

Planetary gearheads - output shaft

Dette spiralformede præcisions-planetgear tilbyder tre præcisionsniveauer og seks rammestørrelser. Det kan anvendes i de fleste applikationer inden for industri og bevægelseskontrol. Gearene har en firkantet monteringsflange, og de spiralformede tandhjul er i et inline-hus og har høj drejningsmomentkapacitet, stille drift og vridslør så lavt som <3 bueminutter. PGLH-serien er designet til at nå det ønskede mål til den mest omkostningseffektive pris.

Tre planetgear med udgangsaksel i PGLH-serien

Specifikationer

Funktioner
  • Rammestørrelse (mm): 42, 60, 90, 115, 142, 180
  • Udveksling: 3-100:1
  • Nominel indgangshastighed (rpm): 2.000-4.000
  • Maks. indgangshastighed (rpm): 4.000-8.000
  • Vridslør (bueminut): 3-8 (enkelt trin), 5-10 (to trin)
  • Lydniveau (dbA/1m): 58-68
  • Indkapsling: IP65
  • Smøring: Syntetisk smøremiddel, levetidssmurt
  • Inline konfiguration med udgangsaksel i 13-55 mm.
  • Momentkapacitetsområde: 10 Nm - 1.050 Nm
  • Indkapslet planetbase: Med præcision tandhjuls gearsæt
  • Høj ydeevne, effektivitet og lav akustik
  • Flere udvekslinger: 8 enkelt-trins udvekslinger og op til 13 to-trins udvekslinger
  • Udgangslejer sikrer radial lastkapacitet op til 11.050 N og en aksial kapacitet op til 6.460 N.
  • Firkantet servo- og trinmotorindgang: giver 40-180 mm, med valgfri størrelser til rådighed.
