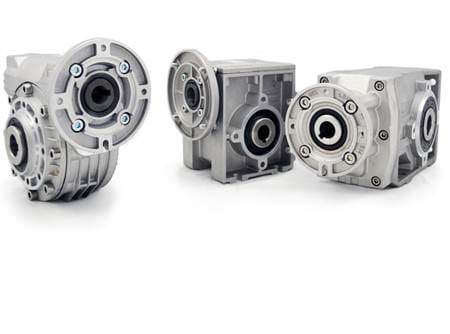

Hydro-Mec snekkegear

De kompakte og modulære snekkegear fra italienske Hydro-Mec består af utallige kombinationer. Snekkegearene er direkte udskiftelige med konkurrerende mærker på markedet.

Hydro-Mec snekkegear til mange formål

Hydro-Mecs snekkegear er modulopbyggede, hvilket muliggør mange variationsmuligheder. Husene er fremstillet i aluminium eller støbejern og kan leveres med rustfri hulaksler.

Snekkegearenes indgangsside er forsynet med IEC-motorflange eller med fri indgangsaksel. Udgangssiden leveres med hulaksel som standard, men der er også mulighed for montage af aksler fra begge sider. Snekkegearene kan leveres med momentarm, flanger i forskellige størrelser eller med fødder, som kan monteres i tre forskellige positioner. I nedenstående tabel fremgår de mange forskellige udvekslinger. Hvis udvekslingen i ét gear ikke er tilstrækkelig, kan udvekslingen øges ved at påbygge et ekstra snekkegear eller et tandhjulsgear.

Husene i snekkegearene fra Hydro-Mec er udført i ét stykke, hvilket kombinerer let vægt med høj trækstyrke. Huset er præcisionsbearbejdet til justering af lejer og gear og er vakuumimprægneret for beskyttelse og tætning. Der kræves derfor ingen ekstra tætning. Indgangsakslen og snekkeakslen er en legeret stålaksel i ét stykke, og tænderne er profilerede og udstrålede for at sikre støjreduktion og forbedret effektivitet. De overdimensionerede lejer understøtter den positivt fastholdte højhastighedsaksel for højere stødbelastningskapacitet, hvilket er ideelt til hyppig start og tilbage kørsel. Snekkegearet er af bronzelegering, der er centrifugalt støbt på et jernnav for maksimal styrke og overlegen levetid, og en hul udgangsaksel reducerer som standard den samlede drevstørrelse, vægt og pris. Gearene er hærdede og slebne, og flangen er fuldt modulær til IEC- og kompakte, integrerede motorer.

Huset kan også leveres i støbejern ved forespørgsel, flangen kan leveres som en NEMA C-flange, og udgangsakslen kan leveres som single- eller dobbelt solide udgangsaksler.

Snekkegearene findes med centerafstand 30mm til 110mm for O- og P-serien, og med en centerafstand 40-125mm for Q-serien, og vi er lagerførende i alle størrelser og udvekslinger.

Hydro-Mec snekkegear brochure thumbnail

Brochure: Hydro-Mec snekkegear

For mere information ring til os på +45 87 40 80 80
eller send en e-mail til
bj@bj-gear.com



Snekkegear - O-serien og P-serien

For at downloade tabellen som PDF skal du klikke på download under tabellen.

Snekkegear

Udveksling

Maks. udgangsmoment [Nm]

Husdesign

Vægt[Kg]

030

5 - 80

21

Aluminium

1,05

045

7 - 102

41

Aluminium

2,4

050

7 - 100

72

Aluminium

3

063

7 - 94

147

Aluminium

6

63A

7 - 94

191

Aluminium

6

085

7 - 96

347

Aluminium

11

110

7 - 99

651

Aluminium

35

P45

30,1 - 439

55

Aluminium

3,2

P50

30,1 - 430

88

Aluminium

3,8

P63

29,9 - 111
(IEC 90-80-71)

187

Aluminium

7,3

139 - 434
(IEC 71 - 63)

7,8

P6A

29,9 - 111
(IEC 90-80-71)

218

Aluminium

7,3

139 - 434
(IEC 71 - 63)

7,8

P85

59,7 - 605

440

Aluminium

19,3

P10

83,2 - 624

803

Cast iron

41

303

150 - 2400

35

Aluminium

2,15

453

140 - 2400

69

Aluminium

3,6

503

252 - 2400

109

Aluminium

4,2

633

252 - 2745

230

Aluminium

7,5

634

252 - 2520

265

Aluminium

8,9

6A3

252 - 2745

290

Aluminium

8,9

6A4

252 - 2520

340

Aluminium

8,9

854

140 - 2856

518

Aluminium

19,5

115

210 - 3000

978

Aluminium

38

Download tabellen i pdf-format her.

Snekkegear - Q-Serien

For at downloade tabellen som PDF skal du klikke på download under tabellen.

Snekkegear

Udveksling

Maks. udgangsmoment [Nm]

Husdesign

Vægt [Kg]

Q30

5 - 80

21

Aluminium

1,15

Q45

7 - 102

41

Aluminium

2,30

Q50

7 - 100

72

Aluminium

3,25

Q63

7 - 94

147

Aluminium

6,00

Q75

7 - 100

270

Aluminium

8,70

Q85

7 - 96

347

Cast iron

18,70

Q11

7 - 99

651

Cast iron

35,00

Q13

7,5 - 100

1050

Cast iron

48,00

P4Q

30,1 - 439

55

Aluminium

3,10

P5Q

30,1 - 430

88

Aluminium

4,60

P6Q

29,9 - 434

187

Aluminium

7,06 / 6,60

P7Q

62,9 - 378

310

Aluminium

9,90

P8Q

59,7 - 605

440

Cast iron

18,9

P1Q

83,2 - 624

803

Cast iron

37,3

Q13+511

123 - 840

972

Cast iron

53,0

43Q

140 - 2400

69

Aluminium

3,60

53Q

252 - 2400

109

Aluminium

4,61

63Q

230 - 2745

230

Aluminium

7,25

64Q

252 - 2520

265

Aluminium

7,25

74Q

280 - 4080

359

Aluminium

11,4

84Q

140 - 2856

518

Cast iron

22,8

15Q

210 - 3000

978

Cast iron

38,8

Download tabellen i pdf-format her.
