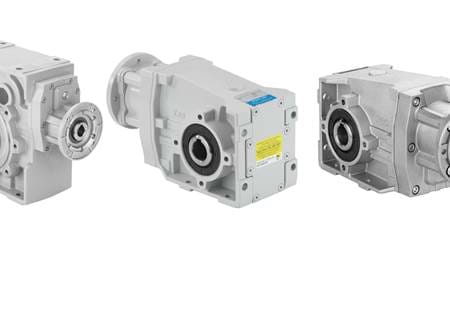

Hydro-Mec keglehjulsgear

Hydro-Mec keglehjulsgear er modulære og kompakte, og samtidig er de meget energieffektive.

Hydro-Mec keglehjulsgear

Energieffektiv gearløsning

Hydro-Mec keglehjulsgear er modulære og kompakte såvel som meget energieffektive. Keglehjulsgearene fra Hydro-Mec har et hus i ét stykke, der kombinerer let vægt med høj trækstyrke. Huset er præcisionsbearbejdet til justering af lejer og gear, og er vakuumimprægneret for beskyttelse og tætning, og der kræves derfor ingen ekstra tætning.

Keglehjulsgearene fås for montage som fod- eller flangegear og kan leveres med fast udgangsaksel eller hulaksel for krympeskive-montage. Oven på huset er der et aftageligt inspektionsdæksel, der giver mulighed for periodiske eftersyn af gearet ved rutinemæssig vedligeholdelse. Gearene er hærdede og slebne, og flangen er fuldt modulær til IEC- og kompakte integrerede motorer.

Udvekslinger i X-serien fra 5:1 to 589:1 og et maksimum udgangsmoment på 410 Nm.
Udvekslinger i C-serien fra 7:1 to 821:1 og et maksimum udgangsmoment på 1000 Nm.

Hydro-Mec Keglehjulsgear brochure thumbnail

Brochure: Hydro-Mec keglehjulsgear

For mere information ring til os på +45 87 40 80 80
eller send en e-mail til bj@bj-gear.com



Download CTA

For at downloade tabellen som PDF skal du klikke på download under tabellen.

Type

Udvekslinger

Maks. udgangs-moment [Nm]

Husdesign

Vægt [Kg]

X22S

4,83 - 70,24

50

Aluminium

3,7

X32S

7,33 - 77,55

90

Aluminium

6,3

X33S

36,17 - 324,18

100

Aluminium

6,55

X42A

7,29 - 77,36

150

Aluminium

7,82

X43A

50,35 - 323,37

160

Aluminium

7,93

X52A

6,03 - 74,81

250

Aluminium

12,8

X53A

56,76 - 589,85

250

Aluminium

12,65

X62A

6,03 - 74,81

410

Aluminium

15,80

X63A

56,76 - 589,85

410

Aluminium

15,98

113C

7,94 - 86,09

675

Cast iron

38

114C

74,79 - 678,79

675

Cast iron

38

133C

9,69 - 104,22

1000

Cast iron

53,5

134C

91,23 - 821,70

1000

Cast iron

53,5

Download tabellen i pdf-format her.
