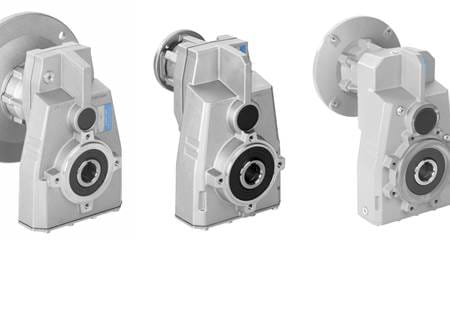

Hydro-Mec fladgear

Et fladgear er kendetegnet ved høj effekttæthed, høje tilladelige radialkræfter og som et tandhjulsgear med mulighed for hulaksel. Typiske anvendelser af fladgear er i transporttekniske og procestekniske applikationer.

Kompakt og modulær

Et fladgear er kendetegnet ved høj effekttæthed, høje tilladelige radialkræfter og som et tandhjulsgear med mulighed for hulaksel. Typiske anvendelser af motorer med fladgear er transporttekniske og procestekniske applikationer. Tandhjulsgearene fås i støbejern og aluminium.

Hydro-Mec fladgear er modulære og kompakte. Det akselmonterede gear fra Hydro-Mec har et enkelt aluminiumshus, der kombinerer let vægt med høj trækstyrke. Huset er præcisionsbearbejdet for tilpasning af lejer og gear og er vakuumimprægneret for beskyttelse og tætning. Der kræves derfor ingen ekstra tætning. I bunden af huset er der et aftageligt inspektionsdæksel, der tillader periodisk eftersyn af gearet ved rutinemæssig vedligeholdelse. Gearene er hærdede og slebne, centerafstanden er stor på langsomme gear til momenttransmission, og flangen er fuldt modulær til IEC og kompakte integrerede motorer.

Udvekslinger i FA-serien er fra 2,91:1 to 589:1 og et makimalt udgangsmoment på 510 Nm.
Udvekslinger i FC- og FS-serien er fra 2,65:1 til 680,03:1 og et maksimalt udgangsmoment på 2100 Nm.

Huset kan også leveres i støbejern og flangen kan leveres som en NEMA C flange.

Hydro-Mec Fladgear brochure thumbnail

Brochure: Hydro-Mec fladgear

For mere information ring til os på +45 87 40 80 80
eller send en e-mail til bj@bj-gear.com





For at downloade tabellen som PDF skal du klikke på download under tabellen.

Type

Trin

Udvekslinger

Maks. udgangs-moment [Nm]

Husdesign

FA41

1

2,91 - 7,85

225

Aluminium

FC61

1

2,76 - 6,79

380

Støbejern

FC81

1

2,65 - 6,64

1175

Støbejern

FS20

2 & 3

57,9 - 400,4

90

Aluminium

FA41

2 & 3

2,91 - 7,85

225

Aluminium

FA42

2 & 3

8,38 - 85,19

320

Aluminium

FA43

2 & 3

74,33 - 356,09

320

Aluminium

FA52

2 & 3

6,57 - 71,25

490

Aluminium

FA53

2 & 3

61,89 - 561,76

510

Aluminium

FC61

2 & 3

2,76 - 6,79

380

Støbejern

FC62

2 & 3

6,57 - 71,25

675

Støbejern

FC63

2 & 3

61,89 - 561,6

675

Støbejern

FC72

2 & 3

8,02 - 86,25

900

Støbejern

FC73

2 & 3

75,50 - 680,03

900

Støbejern

FC81

2 & 3

2,65 - 6,64

1175

Støbejern

FC82

2 & 3

5,98 - 50,60

2100

Støbejern

FC83

2 & 3

48,55 - 300,17

2100

Støbejern

FS50

2 & 3

47,70 - 329,58

480

Aluminium

Download tabellen i pdf-format her.
