Sikkerheds- og udrykkerkoblinger

Sikkerhedskoblinger bruges som momentbegrænsere og som beskyttelse mod overbelastning. De giver en hurtig og pålidelig afbrydelse af drevkomponenten og den drevne komponent, hvis et drejningsmoment overstiger et forudindstillet niveau.

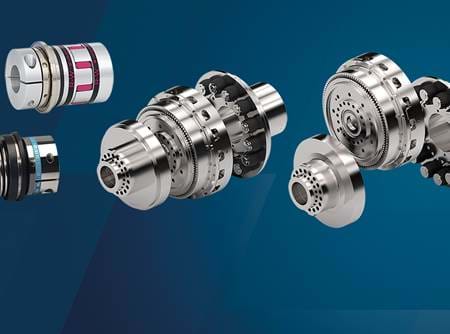

Forskellige sikkerheds- og udrykkerkoblinger på blå baggrund

Sikkerhedskoblingernes hurtige og pålidelige afbrydelse af drevkomponenten og den drevne komponent, hvis et momentstop overstiger et forudindstillet niveau, hjælper med at forhindre skader og nedetid. Sikkerhedskoblingerne fungerer som overbelastningsudstyr og fungerer efter et fjederkraftbaseret kuglelejeprincip. Sikkerhedskoblingerne giver en stiv transmission uden slør under normal drift, og kuglen frigøres fra lejerne for at frigøre drivlinjen, hvis påføringsmomentet overstiger en forudindstillet grænse.

BJ-Gear tilbyder sikkerhedskoblinger fra tyske KBK Antriebstechnik og R+W Couplings

Fra KBK tilbyder vi sikkerhedskoblinger med kuglelejer, sikkerhedskoblinger med metalbælge samt sikkerhedskoblinger med elastomerindsatser som kompenserende element. Sikkerhedskoblinger fra KBK har en akseldiameter mellem 3-70 mm afhængigt af model og et momentområde på 3-1400 Nm. Fra R+W tilbyder vi sikkerhedskoblinger med moment op til 250 kNm og en akseldiameter op til 340 mm.

Sikkerhedskoblinger fra R+W

Sikkerheds- og udrykkerkoblinger

BJ-Gear tilbyder seks forskellige modeller af R+W's sikkerhedskoblinger med moment på op til 250 kNm og en akseldiameter op til 340 mm.

ES2 - Momentbegrænser med klemnav, prespasset til direkte drev
ES2 - Momentbegrænser med klemnav, prespasset til direkte drev
  • Seks forskellige størrelser: 5, 10, 20, 60, 150 og 300.
  • Elastomerindsats
  • Pålidelig beskyttelse mod momentoverbelastning
  • Kort kompakt design
  • Prespasset design.
  • Ingen slør
  • Frakobles inden for millisekunder
ESL - Momentbegrænser, økonomiklasse, med klemnav, prespasset til direkte drev
ESL - Momentbegrænser, økonomiklasse, med klemnav, prespasset til direkte drev
  • Fem forskellige størrelser: 5, 10, 20, 60 og 150
  • Elastomerindsats
  • Pålidelig beskyttelse mod momentoverbelastning
  • Kompakt, simpel, økonomisk og prespasset design
  • Multiposition engagement
  • Minimal slid
  • Ingen slør
SK1 - Momentbegrænser med konisk klemme
SK1 - Momentbegrænser med konisk klemme
  • 14 forskellige størrelser: 1½, 2, 4½, 10, 15, 30, 60, 150, 200, 300, 500, 800, 1500, 2500
  • Moment fra 0,1-2800 Nm
  • Præcis beskyttelse mod momentoverbelastning
  • Vridningsstiv og helt uden slør
  • Kompakt, simpelt design
  • Frakoblingsdetektering opnås gennem høj indekseringsbevægelse
  • Lav restfriktion efter frakobling
  • Lavt inertimoment
  • Selvjusterende
  • Frakobling inden for 1-3 millisekunder
SK2 - Momentbegrænser med klemnav til direkte drev
SK2 - Momentbegrænser med klemnav til direkte drev
  • 14 forskellige størrelser: 1½, 2, 4½, 10, 15, 30, 60, 80, 150, 200, 300, 500, 800, 1500
  • Moment: 0.1-1800 Nm
  • Vridningsstiv og helt uden slør
  • Let montering og afmontering
  • Justerbare indstillinger
  • Elektrisk og termisk isoleret
  • Kompensation for forkert justering af akslen
  • Lavt inertimoment
  • Aktiveringsringen bevæger sig for at udløse ekstern sensor
  • Frakobling inden for 1-3 millisekunder
SLN/SLP - Momentbegrænser - med klemnav til indirekte drev eller med ren notgangforbindelse
SLN/SLP - Momentbegrænser - med klemnav til indirekte drev eller med ren notgangforbindelse
  • Fire forskellige størrelser: 30, 60, 150 og 300
  • Moment: 10-700 Nm
  • Ekstrem let konstruktion
  • Integreret leje til tandremskive eller tandhjul
  • Kompakt, simpel konstruktion
  • Momentindstillingen er kontinuerligt variabel
  • SLP: simpel notgang forbindelse / SLN: friktionsklemme forbindelse
  • Enkel at installere
ST1 - Momentbegrænser med notgangforbindelse til indirekte drev
ST1 - Momentbegrænser med notgangforbindelse til indirekte drev
  • Ni forskellige størrelser: 2, 5, 10, 25, 40, 60, 100, 160, 250
  • Moment: 0.2-250 kNm
  • Kompakt, simpelt design
  • Præcis overbelastningsbeskyttelse
  • Vridningsstiv
  • Integrerede lejer til tandrem, remskive eller tandhjul

Sikkerhedskoblinger fra KBK

Sikkerheds- og udrykkerkoblinger

BJ-Gear tilbyder otte forskellige modeller af KBK's sikkerhedskoblinger med kuglelejer. De er ideelle til montering af remskiver og tandhjul.

KBK/LP og KBK/LLP - med notgang
KBK/LP og KBK/LLP - med notgang
  • Ingen slør
  • Let montering med notgang
  • Momentområde: 3-1.400 Nm
  • Version "LL" med to kuglelejer for høje radiale belastninger
KBK/LK og KBK/LLK - med spændebånd og to lejer
KBK/LK og KBK/LLK - med spændebånd og to lejer
  • Ingen slør
  • Hurtig montering med klemnav
  • Momentområde: 0,2-500 Nm
  • Version "LL" med to kuglelejer for høje radiale belastninger
KBK/LI og KBK/LLI - med kegle og to lejer
KBK/LI og KBK/LLI - med kegle og to lejer
  • Ingen slør
  • Kompakt indre konisk nav, høje spændekræfter
  • Momentområde: 3-1400 Nm
  • Version "LL" med to kuglelejer for høje radiale belastninger
KBK/LA og KBK/LLA - med ydre kegle
KBK/LA og KBK/LLA - med ydre kegle
  • Ingen slør
  • Selvcentrerende og selvfrigivende ydre konisk nav, meget høje fastspændingskræfter
  • Momentområde: 3-1400 Nm
  • Version "LL" med to kuglelejer for høje radiale belastninger

Sikkerhedskoblinger med elastomerelement

Sikkerheds- og udrykkerkoblinger

Vi tilbyder fire forskellige modeller af KBK's sikkerhedskoblinger med elastomer element som kompenserende element. De har alle vibrationsdæmpning, de kompenserer for forkert justering af akslen, de kan tilsluttes, og de har forskellige typer elastomer elementer til rådighed for at ændre koblingsegenskaberne.

KBK/EKP - med spændebånd og notgang
KBK/EKP - med spændebånd og notgang
  • Ingen slør
  • Med klemnav og notgang
  • Momentområde: 3-500 Nm
  • Yderdiameter: 49-129 mm
  • Borediameter: 4-50 mm
KBK/EKK - med to spændebånd
KBK/EKK - med to spændebånd
  • Ingen slør
  • Med klemnav til hurtig og let montering
  • Momentområde: 3-500 Nm
  • Yderdiameter: 49-129 mm
  • Borediameter: 4-62 mm
KBK/EKI - med spændebånd og indre kegle
KBK/EKI - med spændebånd og indre kegle
  • Ingen slør
  • Med spændenav og indvendigt konisk nav med høje spændekræfter
  • Momentområde: 3-500 Nm
  • Yderdiameter: 49-129 mm
  • Borediameter: 4-55 mm
KBK/EKA - med spændebånd og ydre kegle
KBK/EKA - med spændebånd og ydre kegle
  • Ingen slør
  • Med klemnav og selvcentrerende ydre konisk nav
  • Momentområde: 3-500 Nm
  • Yderdiameter: 49-129 mm
  • Borediameter: 4-55 mm

Sikkerheds- og udrykkerkoblinger

Sikkerheds- og udrykkerkoblinger

Permanent magnetisk kobling med klemnav

PMK - Momentbegrænser med ubegrænset overbelastningscyklus
 PMK - Momentbegrænser med ubegrænset overbelastningscyklus
  • Permanent magnetkobling med spændebåndsklemmer
  • Akseldiameter: 3-44 mm
  • Momentområde: 1,2-60 Nm
  • Fungerer helt slidfri
  • Træthedsstyrke
  • Vedligeholdelsesfri

Sikkerheds- og udrykkerkoblinger fra Desch

Sikkerheds- og udrykkerkoblinger

Fra Desch kan vi tilbyde seks forskellige typer sikkerheds- og udrykkerkoblinger. De er ideelle til at kompensere for forskydninger og har høj termisk stabilitet samt isolerende egenskaber. De er nemme at montere og kræver ingen vedligeholdelse.

Conax® type CM - friktionskobling
Conax® type CM - friktionskobling
  • Designet til udvidelse af symmetrisk friktionsring mellem de kegleformede metalskiver.
  • Koblingen er opdelt i seks segmenter, der holdes sammen af en trækfjeder
  • Aksiale forskydninger af akslerne er forskudt i boringen af hylsteret, når koblingen er udkoblet
  • Kontaktkræfterne i systemet annullerer hinanden, der er ingen aksial belastning af maskinlejerne, når koblingen er i indgreb.
Conax® type CR - glidende kobling
Conax® type CR - glidende kobling
  • Designet til at beskytte maskinkomponenter mod ødelæggelse ved overbelastning eller blokering af den drevne maskine
  • Fremstillet i to grundlæggende designs, afhængig af størrelse
  • Størrelser 0,5 til 25 justeres med en gevindring, størrelse 50 til 200 er forsynet med skivefjederenheder
  • Nøjagtig indstilling af momentet er mulig
Planox® type PM - flerpladefriktion, mekanisk aktiveret
Planox® type PM - flerpladefriktion, mekanisk aktiveret
  • Især karakteriseret ved friktionselementets fjederkontakt-tryk
  • På grund af dette fjedertryk afbrydes spidsmomenterne under tilslutningsprocessen
  • Momentområde fra 150 Nm til 6.100 Nm
Planox® type PMA - flerpladefriktion, aktiveret mekanisk, klokkeformet
Planox® type PMA - flerpladefriktion, aktiveret mekanisk, klokkeformet
  • Til fastgørelse til dieselmotorer
  • Den komplette kobling, inklusive lejet, er installeret i koblingsklokkehuset, som danner en enhed med motoren efter, at den er monteret
  • Drivakslens overdimensionerede understøtning i koblingshuset tillader, at der kan udføres effekt via fleksible koblinger, universalled eller remdrev.
  • Momentområde fra 150 Nm til 6.150 Nm
  • Tilslutning SAE 6 to SAE 00
  • Tilslutning af svinghjul 6" til 18"
Planox® type PPF-RA - sikkerhedskobling til ekstruderdrev
Planox® type PPF-RA - sikkerhedskobling til ekstruderdrev
  • En pneumatisk aktiverbar tør pladefriktionskobling
  • Aktiveret af lufttryk
  • Den komprimerede luft føres ind i koblingen gennem gearakslen
Planox® type PPRF - sikkerhedskobling til ekstruderdrev
Planox® type PPRF - sikkerhedskobling til ekstruderdrev
  • En pneumatisk aktiverbar tør pladefriktionskobling
  • Aktiveret af lufttryk
  • Komprimeret luft føres i radial retning udefra ind i cylinderen
  • Lange aksler behøver ikke en boring for at muliggøre at luftpassage aktiverer koblingen.
